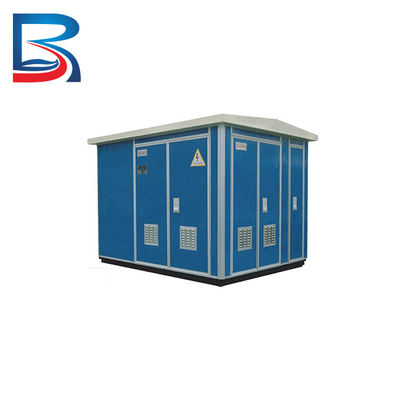

Gardu Trafo TNB Compact untuk Stasiun Kereta Api dan Jalan Raya

Gardu Induk TNB Compact Tipe Indoor Outdoor untuk Stasiun KA dan Jalan Tol

Deskripsi Produk

Gardu induk tipe kotak (singkatnya disebut sebagai "sub kotak") adalah satu set lengkap peralatan distribusi daya yang menggabungkan sakelar tegangan tinggi, trafo distribusi, sakelar tegangan rendah, peralatan pengukur energi, dan perangkat kompensasi daya reaktif menjadi satu atau beberapa kotak sesuai dengan skema pengkabelan tertentu.

Sangat cocok untuk digunakan dalam sistem AC tiga fase 10/0.4KV sebagai sarana untuk mendistribusikan daya di sepanjang saluran dan untuk distribusi.Dibandingkan dengan gardu tipe kotak Eropa dengan kapasitas yang sama, gardu tipe kotak Amerika memiliki struktur yang lebih masuk akal.Gardu tipe kotak Eropa memasang trafo dan peralatan listrik tegangan tinggi biasa di cangkang logam yang sama, yang menghasilkan suhu tinggi di kompartemen trafo, membuat pembuangan panas menjadi sulit dan berdampak pada keluaran.

Selain itu, gardu tipe kotak Eropa menggunakan sakelar dan sekering beban tegangan tinggi biasa, dan sakelar tegangan rendah di dalam kotak, menghasilkan dimensi yang lebih besar.Gardu tipe kotak Amerika berbeda dari gardu tipe kotak Eropa dalam struktur.Dari perspektif tata letak, kompartemen tegangan rendah, kompartemen transformator, dan kompartemen tegangan tinggi tidak disusun dalam bentuk T tetapi dalam bentuk silang.Dari segi struktur, gardu induk tipe kotak ini terbagi menjadi dua bagian yaitu bagian depan dan belakang.

Bagian depan berisi interval operasi tegangan tinggi dan rendah, termasuk blok terminal tegangan tinggi dan rendah, gagang pengoperasian sakelar beban, sakelar penampang pengatur tegangan tanpa beban, sekering plug-in, pengukur level oli, dll. Bagian belakang adalah oli tangki dan radiator, tempat belitan transformator, inti besi, sakelar beban tegangan tinggi, dan sekering ditempatkan.Arester petir juga menggunakan arester petir oksida logam terendam minyak.Trafo menghilangkan bantal minyak dan menggunakan tangki minyak tertutup yang dirancang sesuai dengan prinsip volume celah minyak dan gas yang konstan, dengan tangki minyak dan radiator terbuka ke udara, memudahkan pembuangan panas.

Pemutus arus tegangan rendah menggunakan pemutus arus cangkang plastik sebagai pemutus utama dan pemutus arus keluar.Karena strukturnya yang disederhanakan, tapak dan volume gardu induk jenis kotak ini sangat berkurang.Karena ukurannya yang kecil dan pintu satu sisi, tapak yang diperlukan hanya 1/4 dari gardu tipe kotak Eropa, dan volumenya hanya 1/5 hingga 1/3 dari gardu tipe kotak Eropa yang sama. kapasitas.

Gardu tipe kotak Amerika menggunakan sekering untuk melindungi sisi bertegangan tinggi dan pemutus sirkuit udara otomatis cangkang plastik untuk melindungi sisi bertegangan rendah, yang sama dengan metode perlindungan yang digunakan dalam trafo distribusi 10kV China.Sekering bertegangan tinggi melindungi kesalahan internal pada transformator, sementara pemutus sirkuit udara otomatis melindungi arus berlebih saluran samping bertegangan rendah, hubung singkat, dan kesalahan undervoltage.Kerugian dari gardu tipe kotak Amerika adalah sakelar beban terendam dalam oli, yang menyebabkan oli menjadi karbonisasi dan terurai oleh busur, menghasilkan gas berbahaya seperti asetilena, yang menurunkan kinerja dan menyebabkan kecelakaan.

Selain itu, tidak ada titik pemutusan yang terlihat, membuatnya tidak nyaman untuk pemeliharaan.Karena proteksi tegangan rendah dan metode pengukuran yang digunakan di AS berbeda dengan yang digunakan di Cina, gardu tipe kotak Amerika tidak dilengkapi dengan proteksi dan pengukuran tegangan rendah.

Untuk memenuhi kebutuhan pengguna dalam negeri, gardu induk produksi dalam negeri tipe kotak dilengkapi dengan kabinet distribusi tegangan rendah pada sisi tegangan rendah.Karena gardu tipe kotak terpapar sinar matahari langsung untuk waktu yang lama, hal itu mempengaruhi pembuangan panas pemutus sirkuit selubung plastik, membuat mereka tidak dapat memutuskan beban dan arus hubung singkat dengan benar, yang dapat menyebabkan gangguan samping tegangan tinggi.

Spesifikasi

Profil Perusahaan

1.Chongqing Bosun Electrical Co., Ltd. didirikan pada tahun 1996, terletak di Banan District Chongqing China, dengan transportasi yang nyaman, meliputi area seluas 8.000 meter persegi.

2. Dikhususkan dalam penelitian dan pengembangan, pembuatan, pemasangan, dan penjualan set lengkap switchgear tegangan tinggi dan rendah dan peralatan kontrol dari 40.5kV ke 0.22kV.

3. lebih dari 20 sertifikat CCC/CQC, memenuhi persyaratan tingkat perlindungan tertinggi IP65 dan lingkungan ketinggian 4500 meter, dapatkan sertifikasi sistem manajemen mutu GB/T19001:2016 /ISO9001:2015,

4.Departemen pengembangan produk yang lengkap, tim desain.

5. Berbagai jenis konstruksi produk dan desain manufaktur dengan menggunakan sistem perangkat lunak desain CAD mekanis dan elektrikal komputer khusus.

6. Peralatan pengawasan, pengukuran, dan pengujian lengkap untuk memastikan kualitas produk yang tinggi.

7. Lini produksi lengkap termasuk peralatan pemrosesan CNC, peralatan las, dan peralatan pengangkat yang diperlukan untuk produksi kabinet, peralatan pembengkokan busbar, peralatan timah, peralatan listrik, dan peralatan produksi perakitan lainnya yang diperlukan untuk produksi perakitan lengkap.

8. Lebih dari 10 paten penemuan produk dan paten model utilitas.

9. Pelayanan prima berdasarkan moto "Kualitas Pertama, Pelanggan Terkemuka, Kelangsungan Hidup Melalui Kualitas, Pengembangan Melalui Layanan, Peningkatan Berkesinambungan."

Bahan

1. Pintu kabinet mengadopsi proses tepi miring ganda, yang meningkatkan kekuatan struktural dari bahan yang sama sebesar 50%.

2. Lubang instalasi semua dibuat menggunakan proses stamping dan peregangan multi-layer, yang mengurangi situasi kawat geser lebih dari 80%.

3. Lubang masuk dan keluar mengadopsi struktur komposit lubang knockdown dan lubang persegi, yang dapat dipilih secara fleksibel selama pemasangan di tempat.

4. Kotak mengadopsi proses pelipatan ganda, yang meningkatkan kekuatan struktural dari bahan yang sama sebesar 50%.

5. Sirkuit kontrol mengadopsi desain komposit mode debugging dan mode proteksi kebakaran, sangat mengurangi pembakaran kipas dan peralatan pompa air yang dirancang untuk proteksi kebakaran selama debugging.

Keuntungan

1. Kualitas yang sangat baik

Layanan 2,24 jam

3. Desain profesional

4. Teknik canggih

5. Pengiriman cepat
