| Tempat asal: | Chongqing |
| Nama merek: | Bosun |
| Sertifikasi: | ISO9001, CE, CQC,CCC |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | 999 - 9999 USD |
| Kemasan rincian: | kotak kayu |
| Waktu pengiriman: | 15 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, Serikat Barat |
| Menyediakan kemampuan: | 2000pcs per bulan |
| nama Produk: | Gardu Listrik | Warna: | Seperti yang dipersyaratkan |
|---|---|---|---|
| ODM/OEM: | Diterima | Sertifikat: | ISO,9001 CQC,CCC,CE |
| Pembayaran: | T/TL/C | Sedang mengemas: | kotak kayu |
| Cahaya Tinggi: | Gardu Trafo Kompak untuk Jalan Raya,Gardu Induk Catu Daya 4 Fasa,Gardu Induk Catu Daya Sistem Jaringan Listrik |
||

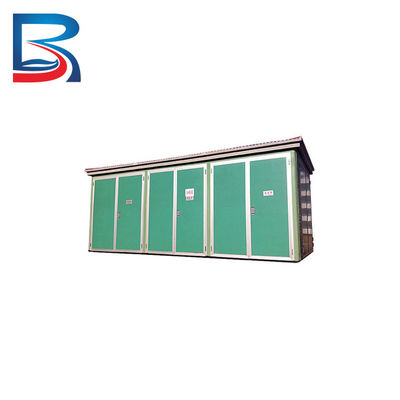

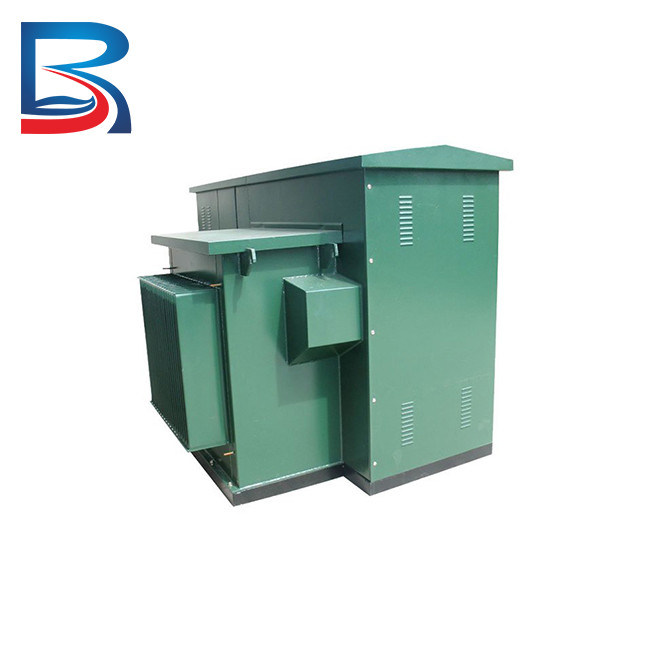

Gardu Listrik 4 Fasa untuk Sistem Jaringan Listrik dan Jalan Raya
Deskripsi Produk
Komponen
• Transformator adalah peralatan utama yang mengkonversi antar level tegangan.Berbagai jenis digunakan berdasarkan kebutuhan daya.
• Pemutus sirkuit seperti oli, vakum, dan pemutus SF6 digunakan untuk isolasi dan perlindungan cepat.Mereka memiliki peringkat interupsi dan hubung singkat yang cocok dengan kesalahan sistem.
• Sakelar seperti sakelar pemutusan dan sakelar pemecah beban digunakan untuk mengisolasi saluran untuk pemeliharaan.
• Arester surja mengurangi tegangan lebih dari petir, switsing, dan gangguan.Mereka mengalihkan tegangan berlebih ke ground.
• Trafo arus dan trafo potensial digunakan untuk pengukuran, proteksi dan kontrol.Mereka menyediakan output tegangan rendah yang terisolasi.
Pertimbangan desain
• Tata Letak - Komponen disusun untuk mengoptimalkan penggunaan ruang, aksesibilitas, perluasan di masa mendatang, dan pemisahan berdasarkan kelas voltase.
• Pendinginan - Ventilasi, unit pendingin, dan sistem pendingin yang memadai disediakan berdasarkan kondisi ambien dan beban panas peralatan.
• Pentanahan - Sistem pentanahan dengan impedansi rendah digunakan untuk membatasi voltase berbahaya dalam kondisi gangguan.
• Insulasi - Komponen diisolasi berdasarkan voltase sistem tertinggi ditambah marjin keamanan yang memadai.
• Kontrol - Gardu sering menggunakan unit terminal jarak jauh untuk memfasilitasi kontrol SCADA dan pemantauan jarak jauh.
• Keamanan - Keamanan perimeter, sistem pemantauan, dan pembatasan akses personel meningkatkan keamanan fisik.
Tata letak
• Gardu Induk memiliki semua peralatan yang ditempatkan di gedung untuk perlindungan dari cuaca.Mereka membutuhkan fondasi, dinding, dan atap.
• Gardu luar memiliki peralatan yang dipasang langsung di udara terbuka.Mereka membutuhkan lebih sedikit pekerjaan sipil tetapi terkena cuaca.
• Gardu induk modular/buatan pabrik dirakit dari modul atau kontainer prefabrikasi yang diangkut dan dipasang di lokasi.
• Gardu induk GIS (gas insulated switchgear) memanfaatkan gas SF6 sebagai media isolasi, bukan udara.Mereka memiliki jejak yang kompak.
Spesifikasi
| Nilai Tegangan | 12/17,5/24kV | 36kV |
|
Standar yang berlaku |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
| Suhu lingkungan normal | 40 °C | 40 °C |
| Suhu lingkungan maksimum | 50 °C | 50 °C |
| Konstruksi kandang | Modular | Modular |
| Ventilasi | Alami | Alami |
| Kelas suhu (Std.) | K 10 | K 10 |
| Kompartemen MV dan LV | IP 54 | IP 54 |
| Kompartemen transformator | IP 23 | IP 23 |
| Tegangan pengenal (kV) | 12/24kV | 36kV |
| Frekuensi daya (kV rms) | 28/50 | 70 |
| Impuls (kVp) | 75/125 | 170 |
| Nilai frekuensi (Hz) | 50/60 | 50/60 |
| Nilai arus normal (A) | 630 | 630 |
| Kapasitas pemutusan (A) | 630 | 630 |
| Kapasitas pembuatan (kA) | 52,5 / 40 | 50 |
| Nilai arus normal (A) | 630 | 630 |
| Kapasitas pemutusan (kA) | 21/16 | 20 |
| Kapasitas pembuatan (kA) | 52,5 / 40 | 50 |
| Nilai daya (kVA) – tipe oli | 2500 | 2000 |
| Nilai daya (kVA) – Tipe kering | 2500 | 2000 |
| Nilai tegangan sekunder (V) | 433 | 433 |
| Grup vektor | Hari 11 | Hari 11 |
| Rentang ketukan | + 5 dalam langkah 2,5% | + 5 dalam langkah 2,5% |
| AKU P | Ya | Ya |
| Busur internal | Ya | Ya |
| Kelas kandang | Ya | Ya |
| Uji dampak | Ya | Ya |
| Tes hubung singkat pada pembumian | Ya | Ya |
Pertunjukan Tim
1. Tim profesional
2. Layanan komprehensif
3. Kontrol kualitas yang ketat
4. Inspeksi komprehensif
5. Jaminan tanggung jawab
Desain
Mengapa Memilih Kami
1. Keahlian Kami
2. Produk/Layanan Berkualitas
3. Harga Kompetitif
4. Inovasi
6. Kemungkinan
7.Otorisasi oleh ABB Schneider Siemens
