| Tempat asal: | Chongqing |
| Nama merek: | Bosun |
| Sertifikasi: | ISO9001, CE, CQC,CCC |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | 999 - 9999 USD |
| Kemasan rincian: | kotak kayu |
| Waktu pengiriman: | 15 hari kerja |
| Syarat-syarat pembayaran: | T/T, L/C, Serikat Barat |
| Menyediakan kemampuan: | 2000pcs per bulan |
| nama Produk: | Gardu Induk Transformer Kompak 11KV | Warna: | Seperti yang dipersyaratkan |
|---|---|---|---|
| ODM/OEM: | Diterima | Sertifikat: | ISO,9001 CQC,CCC,CE |
| Pembayaran: | T/TL/C | Sedang mengemas: | kotak kayu |
| Cahaya Tinggi: | Gardu Trafo Kompak Luar Ruangan MCC 11KV,trafo gardu tipe kering MCC,trafo gardu tipe kering 11KV |
||

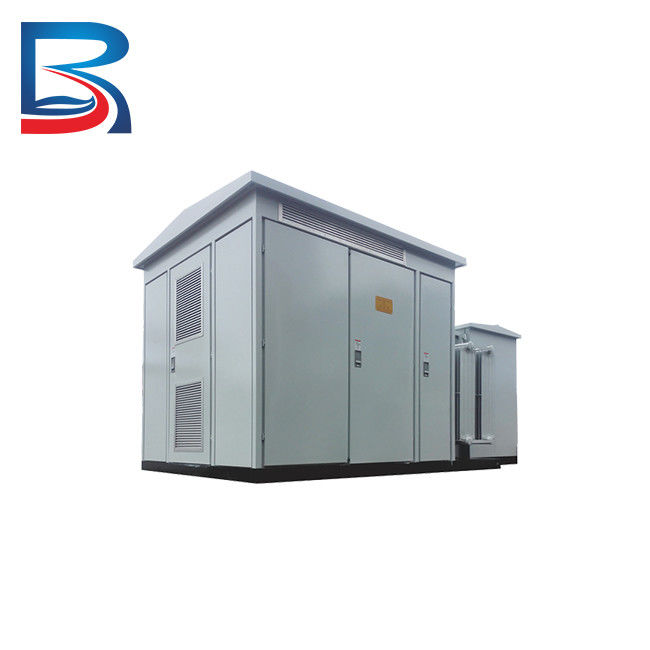

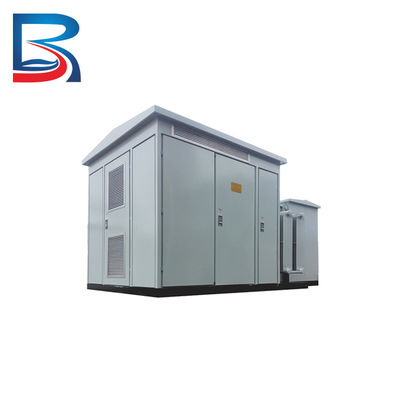

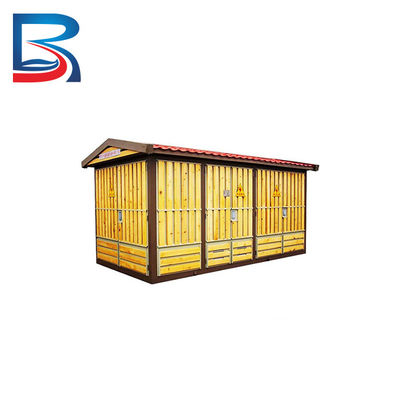

MCC Tipe Luar Tipe Kering Gardu Induk Trafo Kompak Berkemasan 11KV
Deskripsi Produk
Jenis gardu tipe kotak di Eropa dan AS:
(1) Gardu induk tipe rakitan.Gardu induk tipe rakitan menempatkan unit tegangan tinggi dan rendah yang telah dirakit sebelumnya dan trafo ke dalam kotak logam, meninggalkan koridor operasi antara peralatan distribusi tegangan tinggi dan rendah.Jenis gardu tipe kotak ini memiliki volume yang relatif besar dan lebih jarang digunakan.
(2) Gardu induk tipe perangkat kombinasi.Gardu induk jenis perangkat kombinasi tidak menggunakan unit pra-rakitan yang ada untuk peralatan distribusi tegangan tinggi dan rendah, tetapi langsung memasang perangkat kontrol dan perlindungan tegangan tinggi dan rendah ke dalam kotak untuk membentuk satu kesatuan yang utuh.Karena desain keseluruhan mempertimbangkan bebas perawatan, tidak diperlukan koridor operasi di dalam kotak.Ini dapat mengurangi volume gardu tipe kotak, dan tipe ini adalah gardu tipe Eropa, yang merupakan tipe yang umum diadopsi.
(3) Gardu tipe terintegrasi.Gardu tipe terintegrasi adalah apa yang disebut gardu kotak Amerika.Berdasarkan penyederhanaan perangkat kontrol dan perlindungan tegangan tinggi dan rendah, peralatan distribusi tegangan tinggi dan rendah dan badan trafo dipasang bersama ke dalam tangki minyak trafo untuk membentuk satu kesatuan yang tidak terpisahkan.Jenis gardu tipe kotak ini memiliki volume yang lebih kecil, mendekati trafo biasa dengan kapasitas yang sama.Itu hanya sekitar 1/3 dari volume gardu boks gaya Eropa dengan kapasitas yang sama.
Gardu tipe kotak:
Gardu induk pra-rakitan (kombinasi, tipe kotak) 6 (10)/0,4 (0,7) kV
Gardu kombinasi (tipe kotak) untuk penambangan
Gardu induk 6 (10)/ 0,4 kV yang telah dirakit sebelumnya (kombinasi, tipe kotak)
Gardu kombinasi (tipe kotak) 35/6 (10) kV
Saluran yang masuk dapat berupa saluran kabel atau saluran udara terisolasi, bebas memilih sesuai dengan lingkungan penggunaan dan tujuan yang berbeda.Ketika digunakan sebagai gardu tipe kotak publik, jumlah saluran keluar tegangan rendah dari gardu tipe kotak tergantung pada kapasitas trafo, umumnya tidak melebihi 4 sirkuit, dan paling banyak tidak melebihi 6 sirkuit.Satu saluran keluar juga dapat digunakan ke ruang distribusi terdekat untuk distribusi catu daya lebih lanjut.Ketika digunakan sebagai gardu induk tipe kotak pengguna independen, catu daya satu saluran dapat diadopsi.
Spesifikasi
| Nilai Tegangan | 12/17,5/24kV | 36kV |
|
Standar yang berlaku |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
| Suhu lingkungan normal | 40 °C | 40 °C |
| Suhu lingkungan maksimum | 50 °C | 50 °C |
| Konstruksi kandang | Modular | Modular |
| Ventilasi | Alami | Alami |
| Kelas suhu (Std.) | K 10 | K 10 |
| Kompartemen MV dan LV | IP 54 | IP 54 |
| Kompartemen transformator | IP 23 | IP 23 |
| Tegangan pengenal (kV) | 12/24kV | 36kV |
| Frekuensi daya (kV rms) | 28/50 | 70 |
| Impuls (kVp) | 75/125 | 170 |
| Nilai frekuensi (Hz) | 50/60 | 50/60 |
| Nilai arus normal (A) | 630 | 630 |
| Kapasitas pemutusan (A) | 630 | 630 |
| Kapasitas pembuatan (kA) | 52,5 / 40 | 50 |
| Nilai arus normal (A) | 630 | 630 |
| Kapasitas pemutusan (kA) | 21/16 | 20 |
| Kapasitas pembuatan (kA) | 52,5 / 40 | 50 |
| Nilai daya (kVA) – tipe oli | 2500 | 2000 |
| Nilai daya (kVA) – Tipe kering | 2500 | 2000 |
| Nilai tegangan sekunder (V) | 433 | 433 |
| Grup vektor | Hari 11 | Hari 11 |
| Rentang ketukan | + 5 dalam langkah 2,5% | + 5 dalam langkah 2,5% |
| AKU P | Ya | Ya |
| Busur internal | Ya | Ya |
| Kelas kandang | Ya | Ya |
| Uji dampak | Ya | Ya |
| Tes hubung singkat pada pembumian | Ya | Ya |
Pemasaran
Ruang lingkup bisnis kami mencakup 6 benua dan lebih dari 50 negara.
Rekayasa
1. Pembangkit listrik
2. Gardu induk
3. Bangunan komersial
4.Pusat data
5. Sistem energi terbarukan
6.Transportasi
Mengapa Memilih Kami
1. Keahlian Kami
2. Produk/Layanan Berkualitas
3. Harga Kompetitif
4. Inovasi
6. Kemungkinan
7.Otorisasi oleh ABB Schneider Siemens
